객체 검출 및 최소 깊이 추정을 위한 이미지-포인트 클라우드 융합 네트워크

1. 서 론

최근 자율주행 기술은 빠른 발전으로 사회 전반에서 큰 관심을 받고 있다. 자율주행 차량이 안전하게 주행하려면 다양한 기술과 시스템이 유기적으로 연계되어야 하며, 그 중에서도 센서를 활용해 객체를 인식하는 시스템이 중요한 역할을 한다.¹⁾카메라 영상이나 포인트 클라우드(Point cloud) 기반의 객체 검출 기술은 지속적으로 발전해 왔으나, 단일 센서만을 사용하는 모델은 복잡한 주행 환경에서 깊이 추정의 한계와 객체 검출 오류를 완전히 해결하기 어렵다. 이러한 문제를 극복하기 위해 최근에는 3D 포인트 클라우드와 2D 이미지를 결합하는 센서 융합(Sensor fusion)이 차세대 인지 시스템의 핵심 방향으로 주목받고 있다.^1-3)

단일 센서 기반 객체 인식 방법은 고유한 장점에도 불구하고 여러 한계를 지닌다. 우선, 단일 이미지 기반 방법은 저비용 대비 풍부한 영상 정보를 제공한다는 장점이 있으나, 깊이 정보가 부재하여 깊이 추정이 어렵다.^1,4) 단일 라이다 기반 방법은 깊이 정보를 제공하여 장면의 절대 깊이 추정에 강점이 있지만, 단일 객체에 대한 포인트들의 밀도가 낮고, 전체적으로 수량이 희소하여 원거리 객체나 복잡한 형상을 세밀하게 표현하기 어렵다. 아울러 재질, 색상, 텍스처와 같은 정보를 제공하지 않고, 센서 비용이 높다. 스테레오 카메라 기반 방법은 좌우 영상의 시차(Disparity)를 활용하여 깊이 정보를 추정할 수 있지만, 텍스처가부족하거나 Ill-posed한 영역에서는 매칭 오류가 증가한다. 또한 긴 베이스라인 확보가 어려운 차량 환경에서는 원거리 깊이 추정에 대한 정밀도가 떨어진다. 따라서 최근에는 이종 센서들의 상호 보완적 특성을 결합하여 동종 단일 센서의 약점을 보완하고, 이종 센서들 간의 강점을 극대화하는 센서 융합 방식이 주목을 받고 있다.

본 연구가 목표로 하는 카메라-라이다(Camera-LiDAR (Light Detection and Ranging)) 융합은 카메라가 제공하는 색상, 질감, 형태와 같은 시각 정보와 라이다가 제공하는 3D 포인트 클라우드를 결합함으로써, 동종 단일 센서의 단점을 보완할 수 있다. 즉, 이 두 센서를 함께 활용하면 객체의 재질, 색상, 텍스처와 깊이 정보를 확보할 수 있어서 다양한 환경 조건에서 객체의 인식 성능을 향상시킬 수 있다.

본 연구에서는 Sparse R-CNN⁵⁾에 적용된 네트워크 구조를 확장하여 객체 검출과 객체까지의 최소 깊이 검출이 가능하도록 하였다. 여기에 라이다 포인트 클라우드로부터 구축한 Bird’s Eye View(BEV)와 카메라 이미지의 특징을 교차 어텐션(Attention)⁶⁾을 통해 결합하는 방식의 카메라-라이다 융합에 의해 객체 검출의 정확성을 높인다. 이때 적용된 교차 어텐션은 BEV 각 위치에서 자신과 밀접한 이미지 영역의 시각 정보를 집중적으로 포착한다. 이를 통해 BEV는 공간적 정밀도를 유지하면서 이미지가 제공하는 색상, 형태, 질감 정보를 효율적으로 통합할 수 있다.

기존의 센서 융합 연구에서는 단순히 특징 연결(Concatenation)이나 원소 단위 덧셈(Element-wise addition)을 활용하였는데, 이런 경우 서로 다른 입력의 특징이 무분별하게 합쳐져 불필요한 배경 잡음이 강화되거나 객체와 무관한 정보가 포함되는 문제가 있었다.²⁾ 반면, 본 연구에서 적용한 교차 어텐션 기반 융합 방식은 객체 인식에 필요한 정보를 선별적으로 활용하여 이러한 문제를 완화하고, 복잡한 환경에서도 정밀하고 강건한 객체 검출을 가능하게 한다.

기존의 2D 객체 검출 방법들은 초기 객체 후보를 앵커 박스나 사전 정의된 후보군에 의존하였다. 예를 들어, YOLO⁷⁾와 Faster R-CNN⁸⁾은 특징맵 위에 다양한 크기와 종횡 비율의 앵커 박스를 배치해 초기 객체 후보를 설정하였으며, Sparse R-CNN⁵⁾은 학습 가능한 쿼리를 도입하였고, DiffusionDet⁹⁾은 랜덤 후보군을 활용한다. 그러나 이러한 2D 객체 검출 방법들이나 기존의 깊이 추정 관련 방법들^10,11)은 앵커 기반 초기 객체 설정에 의존하기 때문에 앵커의 크기나 비율에 민감할 수 있다. 더 나아가 학습 가능한 쿼리나 랜덤 후보군 생성 방식은 입력 데이터와 무관하게 쿼리의 위치를 고정하거나 임의로 초기화하기 때문에 실제 객체 중심에서 떨어진 위치에서 예측을 시작할 수 있다. 이로 인해 네트워크는 여러 번의 보정 과정을 거쳐야 하며, 초기 단계에서 객체를 놓칠 가능성이 있다. 또한 랜덤 쿼리는 불필요한 배경 영역을 포함하여 오탐지를 증가시키는 문제를 유발한다.

이러한 한계를 극복하기 위해 본 연구에서의 초기 객체 생성은 BEV 특징을 기반으로 한 입력 의존 쿼리 초기화(Input-dependent query initialization)를 적용하였다. 이는 TransFusion²⁾에서 제안된 방법으로, BEV 특징맵에서 클래스별 히트맵(Heat map)을 예측한 뒤 상위 k개의 위치를 객체들의 초기 중심으로 설정하여 실제 객체 중심에 가까운 곳에서 탐지를 시작한다. 이를 통해 디코딩 단계에서 과도한 정제 과정 없이 초기부터 객체 중심 근처에서 검출이 가능하다.

본 연구에서 제안한 컨볼루션 뉴럴 네트워크(Convolutional Neural Network, CNN)의 훈련과 평가에 단안 이미지, 포인트 클라우드, 객체의 2D 경계상자, 카메라에서 객체까지의 최소 깊이 정보가 필요하다. 그러나 이러한 정보를 갖춘 공개 데이터셋은 존재하지 않는다. 이에 본 연구에서는 KITTI 3D 객체 검출 데이터셋¹²⁾에 Song and Lee¹⁰⁾의 데이터 가공 방식을 적용하여 데이터셋을 구축하였다. 이 데이터셋으로 제안한 CNN을 기존 기법들과 비교 분석하였다.

이어지는 논문의 구성은 다음과 같다. 2장에서 관련 연구를 소개하고, 3장에서 본 연구에서 제안한 CNN을 설명한다. 4장에서는 실험 결과를 제시하고, 5장에서 논문을 마무리한다.

2. 관련 연구

이 장에서는 2D 객체 검출 및 깊이 추정과 관련된 연구 방법과 카메라-라이다 센서 융합 관련 연구 방법들을 소개한다.

3. 제안 방법

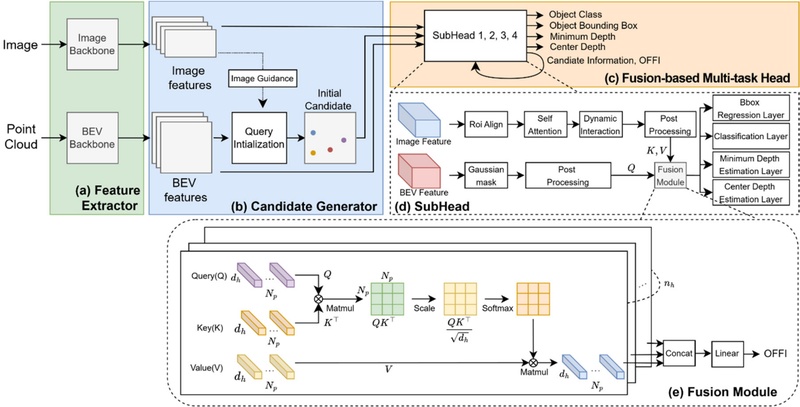

이 장은 본 연구에서 제안된 객체 검출 및 깊이 추정 네트워크 구조와 손실 함수를 설명한다. 이 네트워크는 Fig. 1에 보인 바와 같이 단일 이미지와 3D 포인트 클라우드를 입력받아 2D 객체 검출과 객체별 깊이를 종단간(End-to-End)으로 예측한다. 네트워크는 크게 특징 추출기, 후보 생성기, 융합 기반 다중 작업 헤드로 구성된다.

Fig. 1

Overall architecture of the proposed method

3.2 후보 생성기

본 연구에서 초기 객체 후보 생성은 TransFusion²⁾에서 제안된 영상 기반 쿼리 초기화 방법을 이용한다. 이 방법은 BEV 특징만 활용한 객체 후보 생성²²⁾이 라이다 포인트가 희소한 영역에서 객체 탐지 누락을 발생시키는 문제의 보완을 위해 이미지 특징과 BEV 특징의 융합을 통해 보다 강건한 초기 후보 생성을 가능하게 한다. 이 두 특징의 융합은 교차 어텐션을 이용한다.

교차 어텐션에 적용할 이미지 특징은 FPN이 생성한 특징맵들 가운데 해상도가 가장 높은 P₂를 사용한다. 3D 맵인 P₂ 를 세로축으로 맥스풀링하여 2D 특징 $$ F_P\in {ℝ}^{W_I\times C_I}$$로 변환한다. 여기서 C_I는 채널 수이고 W_I는 너비이다. 이어서 F_P의 열 벡터를 병렬로 서로 다른 완전 연결층을 통과시켜 차원 E=256의 임베딩 벡터를 두 개를 얻고, 하나는 BEV 특징과의 교차 어텐션의 키(K)로, 다른 하나는 밸류(V)로 이용한다.

3D 맵인 F_BEV는 F_P와 차원을 맞추기 위해 F_BEV의 채널 마다 W_B × H_B 평면을 평탄화(Flatten)하여 W_BH_B 차원 벡터로 변환하면 $$ F_L\in {ℝ}^{\left(W_B{H}_B\right)\times C_B}$$ 이 된다. 이후 이미지 특징의 처리와 유사하게 F_L의 열 벡터를 완전 연결 층을 통과시켜 E차원의 벡터를 얻고, 이를 교차 어텐션의 쿼리(Q)로 사용한다. 즉, Q, K, V 각각은 Fig. 2에 보인 멀티헤드 교차 어텐션 메커니즘⁶⁾에 헤드수 n_h=8에 맞게 동일한 길이 d_h = E/n_h로 분할된 후 입력된다.

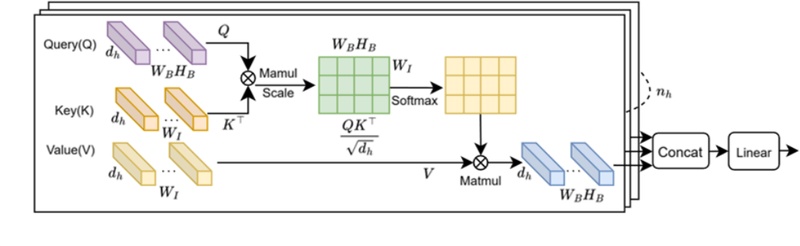

Fig. 2

Structure of the multi-head cross-attention

Fig. 2에 표현된 Matmul은 행렬곱을 나타낸다. 헤드별로 교차 어텐션 수행 후, 모든 헤드의 출력을 연결(Fig. 2의 Concat)하여 다시 E차원의 벡터를 얻고, 이를 완전 연결층(Fig. 2의 Linear)에 통과시킨다. 이 일련의 과정을 F_P와 F_L의 모든 열벡터에 대해 수행하면 2차원 맵$$ F_{fused}\in {ℝ}^{\left(W_B{H}_B\right)\times C_B}$$ 가 생성된다. F_fused를 F_BEV의 공간 해상도, (W_B, H_B)에 맞게 재구성하여 라이다-카메라 융합 특징맵 $$ F_{LC}\in {ℝ}^{W_B\times H_B\times C_B}$$을 얻는다.

융합 특징인 F_LC만으로 초기 객체 후보 탐색이 가능하지만, 본 연구에서는 F_BEV도 이 작업에 활용한다. 이를 위해 식 (2)에 기술한 것처럼 F_BEV에 3개의 3×3 합성곱 블록 (합성곱, 배치 정규화, ReLU로 구성)과 1×1 합성곱층을 거쳐 검출 대상 클래스 수 N_c와 동일한 채널을 갖는 특징을 얻고, 시그모이드 함수를 적용하여 히트맵 $$ H^{F_{BEV}}\in {ℝ}^{W_B\times H_B\times N_C}$$ 를 생성한다.

$\[ H^{F_{BEV}}=\sigma \left({Conv}_{1\times 1}\left(f_{conv3}\left(f_{conv2}\left(f_{conv1}\left(F_{BEV}\right)\right)\right)\right)\right) \]$

(2)

여기에서 f_conv(ㆍ)는 3×3 합성곱 블록 내에서 수행되는 연산을 의미하며, Conv_1×1는 1×1 합성곱을 나타내고, σ(ㆍ)는시그모이드함수이다. H^F_BEV의각셀의값은그셀의 위치가 객체 중심이 될 확률을 나타낸다.

F_LC에도 F_BEV로부터 H^F_BEV을 얻는 동일한 과정을 적용하여 히트맵 H^F_LC를 예측한다. 그리고 식 (3)과 같이 이들의 평균을 취해 최종 히트맵을 얻는다.

$\[ H^{Final }=\frac{1}{2}\left(H^{F_{BEV}}+H^{F_{LC}}\right) \]$

(3)

우리는 H^Final에서 클래스에 관계없이 확률값이 높은 상위 N_p개의 픽셀을 선택하여 초기 객체 후보 집합을 구성한다. 본 연구에서는실험적으로 N_p=200으로 정하였다.

히트맵에서 선택된 후보 픽셀 좌표(i, j)는 격자 해상도 s_X, s_Z와 복셀화 과정에서 정의한 SOI의 X, Z축 방향의 범위 [X_min, X_max], [Z_min, Z_max]을 이용하여 식 (4)에 의해 3차원 점 ($$ \widehat{X},\widehat{Y},\widehat{Z}$$)으로 변환된다.

$\[ \begin{array}{l}(\widehat{X},\widehat{Y},\widehat{Z})\\ =\left(X_{min}+(i+0.5)s_X,{\stackrel{-}{y}}_{cls},Z_{min}+(j+0.5)s_Z\right)\end{array} \]$

(4)

여기서 $$ {\stackrel{-}{y}}_{cls}$$는 KITTI 데이터셋에서 제공된 객체 클래스별 3D 경계상자들의 수직 중심인 Y좌표 평균이다. 이는 객체 클래스별 중심 높이 차이를 반영하기 위한 것으로 차량, 보행자, 사이클리스트 클래스 각각에 대해 $$ {\stackrel{-}{y}}_{car}=1.530, {\stackrel{-}{y}}_{pedstrian}=1.768, {\stackrel{-}{y}}_{cyclsit}=1.723$$으로 계산되었다. 이렇게 얻은 3차원 점은 카메라 내부파라미터 행렬 A를 이용하여 식 (5)에 의해 이미지 평면으로 투영된다.

$\[ \left[\begin{array}{c}u\\ v\\ 1\end{array}\right]=A\left[\begin{array}{c}\widehat{X}/\widehat{Z}\\ \widehat{Y}/\widehat{Z}\\ 1\end{array}\right] \]$

(5)

여기서 (u, v)는 이미지 평면의 좌표다. 이렇게 이미지 평면에 투영된 위치를 이미지상의 후보 중심점($$ c_x^{img},c_y^{img}$$)으로 정하고, 이 점을 중심으로 2D 경계상자를 설정한다. 이 경계상자의 높이(h)와 폭(w)은 DiffusionDet⁹⁾의 절차를 참조하여 평균 0.5, 표준편차 0.25의 가우시안 분포에서 샘플링한 값으로 정한다. 이때 샘플링된 값이 0보다 작으면 0으로, 1보다 크면 1로 클리핑(clipping)하였다. 또한, 초기 객체 후보의 최소 깊이(D_min)와 중심 깊이(D_center) 모두 식 (4)에서 계산된 $$ \widehat{Z}$$을 사용한다. 즉, 객체 후보의 정보는 클래스, 이미지 평면상의 중심 좌표, 경계상자 크기, 두 가지 깊이 정보 (class, $$ c_x^{img},c_y^{img}$$, w, h, D_min, D_center)$$ \in {ℝ}^7$$로 구성된다. 이렇게 생성된 초기 후보들은 융합 기반 다중 헤드 네트워크에 입력되어 객체 분류, 경계상자 회귀, 깊이 추정에 활용된다.

4. 실험 결과

이 장에서는 제안된 네트워크의 성능을 정량적, 정성적으로 평가한다. 먼저 공개 데이터셋을 활용하여 기존 기법과의 비교를 통해 제안된 네트워크의 객체 검출 및 깊이 추정 성능을 검증한다. 이어서 후보 생성 방식에 따른 성능 변화를 실험하여 초기 객체 후보군 설정이 결과에 미치는 영향을 분석한다. 또한 이미지 특징과 BEV 특징의 융합 방식이 객체 탐지 정확도와 깊이 추정 정밀도에 어떤 영향을 미치는지 평가한다. 마지막으로 정량적 지표뿐 아니라 시각화 결과를 통해 제안된 네트워크가 가려진 객체나 원거리 객체에 대해 어떠한 강점과 한계를 보이는지도 논의한다. 이를 통해 제안 방법의 실질적 유효성과 개선 가능성을 종합적으로 고찰한다.

4.1 데이터셋

본 연구는 제안된 네트워크 학습과 평가를 위해 이미지, 포인트 클라우드, 객체의 2D 경계상자, 카메라에서 각 객체까지의 최소 깊이가 포함된 데이터셋이 필요하다. 그러나 이러한 정보를 모두 갖춘 공개 데이터셋 확보가 쉽지 않아 Song and Lee¹⁰⁾가 제안한 방법을 활용하여 객체의 2D 경계상자와 깊이에 대한 GT 데이터를 확보하였다. 이 GT 확보에 사용한 KITTI 3D 객체 검출 데이터셋¹²⁾은 스테레오 이미지, 3D 라이다 스캐너로 얻은 포인트 클라우드, 객체의 3D 경계상자, 사용된 센서들 사이의 캘리브레이션 정보를 갖고 있다. KITTI 데이터셋의 3D 경계상자는 라이다의 포인트 클라우드와 영상의 정합을 통해 레이블링된 정보를 기반으로 객체와 객체의 공간적 위치를 합리적으로 포착한 것으로 볼 수 있다. 본 연구에서는 Song and Lee가 했던 대로 3D 경계상자를 영상에 투영하여 2D 경계상자를 얻고, 3D 경계상자의 8개 꼭지점 중 Z좌표값이 가장 작은 값을 객체까지의 최소 깊이에 대한 GT로 정하였다. Table 1은 본 연구에서 학습과 평가에 사용한 데이터셋의 구성을 제시한 것이며, 검출 대상이 자동차(Car), 보행자(Pedestrian), 사이클리스트이다.

Table 1

Dataset composition for training and evaluation

4.3 성능 평가 방법

본 연구에서 객체 검출 성능은 COCO mAP로 평가하고, 깊이 추정 성능은 예측 결과와 정답을 1:1로 정확하게 매칭하기 위해 헝가리안 매칭²⁹⁾을 적용한 후, 매칭된 쌍에 대해서 RMSE(Root Mean Square Error)를 계산하여 평가하였다.

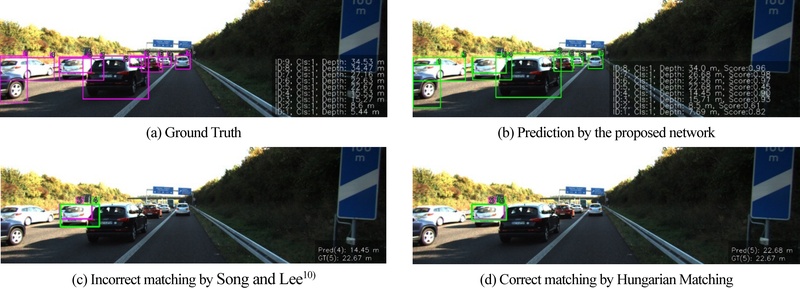

Fig. 3은 예측 결과와 정답 간의 매칭 방법이 성능에 미치는 영향을 보인 사례로서, Song and Lee¹⁰⁾의 매칭 방법과 본 연구에서 적용한 헝가리안 매칭 결과를 비교한 것이다. Fig. 3(a)는 실제 정답 경계상자와 해당 객체의 정답 깊이를 나타낸다. Fig. 3(b)는 제안한 네트워크가 예측한 경계상자를 표현한 것으로, 그림의 우측에 각 상자별로 예측된 깊이와 신뢰 점수가 표시되어 있다.

Fig. 3

Comparison of matching strategies for depth evaluation

Song and Lee의 방식은 정답과 IoU가 0.5 이상인 예측들 중 가장 신뢰도가 높은 예측을 선택해 정답과 매칭한다. Fig. 3(c)는 이 방식을 토대로 수행된 매칭 사례를 제시한것이다. 이 사례에서는 정답 5번과 예측 4, 5번의 IoU가 0.5 이상이었고, 이 예측들 중 4번의 신뢰도가 더 높아 정답 5번에 매칭된 예측은 5번이 아니라 4번이었다. 그러나 이 매칭은 잘못된 것이다. Fig. 3(b)에 보인 예측 결과를 보면 예측 4번, 5번 모두 깊이 검출은 매우 정확했지만, 잘못된 매칭에 의해 깊이 검출 오류는 커진다. 반면, Fig. 3(d)는 헝가리안 매칭을 적용하여 동일한 장면에서 정답과 예측이 올바르게 매칭된 결과를 보여준다. 이와 같이 헝가리안 매칭은 복잡한 장면에서도 중복 매칭을 방지하고, 정확한 깊이 성능 평가를 가능하게 한다.

본 연구는 2D 경계상자 기반 객체 검출과 깊이 추정을 동시에 수행하는 네트워크의 성능을 평가하기 위해, nuScenes³⁰⁾에서 제안된 NDS (nuScenes Detection Score)의 개념을 고려한 2D 깊이용 통합 성능 지표를 정의하였다. 기존 NDS는 3차원 객체의 위치, 크기, 방향, 속도 등을 포함한 다양한 요소를 종합적으로 평가하지만, 2D 경계상자와 최소 깊이를 예측하는 본 연구에 직접적으로 적용하기에는 한계가 있다. 따라서 본 연구에서는 2D 객체 검출과 깊이 추정 성능을 동시에 반영할 수 있도록 단순화한 통합 평가 점수 NDS_2D를 식 (14)와 같이 정의한다.

$\[ ND{S}_{2D}=\frac{\sum _{i=1}^{N_C} N_i\cdot \left[\lambda \cdot mA{P}^{\left(i\right)}+(1-\lambda )\cdot \left(1-min\left(1,\frac{RMS{E}^{\left(i\right)}}{\alpha }\right)\right)\right]}{\sum _{i=1}^{N_C} N_i} \]$

(14)

여기서 mAP⁽ⁱ⁾는 i번째 클래스에 대한 2D 경계상자 검출 성능이고, RMSE⁽ⁱ⁾는 해당 클래스에 대한 객체 최소 깊이의 RMSE이다. N_i는 i번째 클래스의 평가 샘플 수이며, 이를 통해 클래스별 데이터 분포의 불균형을 반영한 가중 평균을 수행한다. λ는 객체 검출 성능과 깊이 추정 성능 간의 상대적 중요도를 조절하는 가중치 계수이고, α는 깊이 오차를 정규화하기 위한 상수이다. 우리는 λ는 0.5, α는 5로 설정하였다.

4.4 성능 평가

제안된 방법을 기존의 객체 검출 및 깊이 추정 기법들과 비교하는 실험을 수행하였다. 기존 방법은 Song and Lee,¹⁰⁾ Dist-YOLO,¹¹⁾ AVOD,¹⁵⁾ EPNet¹⁷⁾이며, 평가 대상 클래스는 차량, 보행자, 사이클리스트 세 가지다.

4.4.1 객체 검출 및 깊이 추정 정량적 결과

Table 2는 제안된 방법과 기존 방법들의 객체 검출 성능을 mAP(%) 기준으로 비교한 결과를 제시한 것이다. Table 2를 보면 제안된 방법은 모든 클래스에 대해 기존 방법들보다 mAP 수치가 높았다. 기존 방법들은 차량과 같이 크기가 큰 객체에서는 비교적 높은 성능을 보였으나, 상대적으로 크기가 작고 학습 데이터가 적은 보행자와 사이클리스트의 검출 성능은 현저히 낮았다. 반면, 제안된 방법은 보행자와 사이클리스트에 대해서도 기존 방법 대비 높은 성능을 보였다. 이는 BEV 특징과 이미지 특징을 효과적으로 융합하여 작은 객체나 희소하게 표현된 객체까지 안정적으로 검출한 결과로 해석할 수 있다.

Table 2

Comparison of object detection performance with other methods

Table 3은 제안된 방법과 기존 기법들의 객체별 깊이 추정 성능을 RMSE(m) 기준으로 비교한 결과를 제시한 것이다. Table 3을 보면 제안된 방법은 모든 클래스에 대해 기존 방법보다 RMSE 수치가 낮았다. 즉 제안된 방법이 객체 종류에 관계없이 정밀한 깊이 추정 성능을 보였다.

Table 3

Comparison of depth estimation results with other methods

Table 4는 제안한 방법과 기존 방법들의 종합적인 성능을 NDS_2D, 파라미터 수, 그리고 추론 시간을 기준으로 비교한 결과를 제시한 것이다. 제안한 방법은 NDS_2D 값이 0.596으로 모든 비교 대상 중 가장 높은 성능을 보였으며, 특히 AVOD와 EPNet같은 기존 센서 융합 기반 기법들보다 정확도가 더 우수하였다. 반면에 우리가 제안한 방법은 파라미터 수가 상대적으로 많고 추론 시간도 길었다. 그러나 정확도가 높기 때문에 앞으로 추론 속도 개선이 이루어지면 실제 자율주행 환경에서도 적용 가능성이 높을 것으로 판단된다.

Table 4

Comparison of unified detection and depth estimation metrics with other methods

4.4.2 객체 검출 및 깊이 추정 정성적 결과

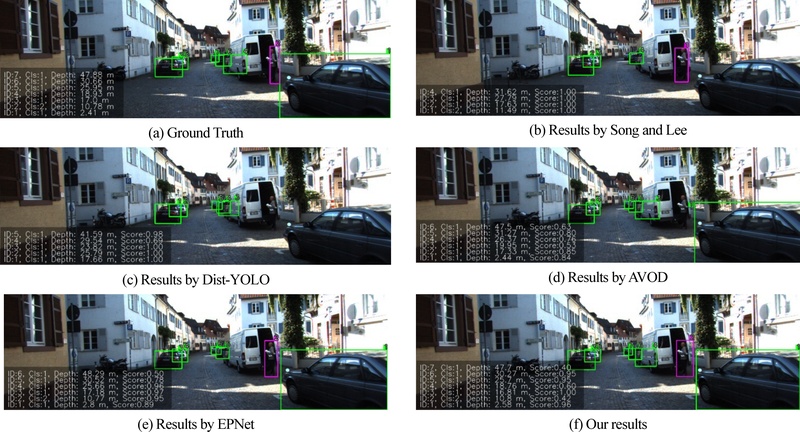

Fig. 4는 제안된 네트워크와 비교 대상 방법들이 검출한 2D 경계상자와 객체까지의 최소 깊이를 이미지에 표현하여 비교한 결과이다. Fig. 4(a)는 정답을 나타내며, Fig. 4(b)~(e)는 각각 Song and Lee,¹⁰⁾ Dist-YOLO,¹¹⁾ AVOD,¹⁵⁾ EPNet¹⁷⁾의 결과를 Fig. 4(f)는 제안된 네트워크의 결과를 나타낸 것이다. 실험 결과, Fig. 4(b)와 Fig. 4(c) 모두 바로 앞 우측 차량 검출에 실패했으며, Fig. 4(b)와 Fig. 4(e)는 가려진 차량(Occluded vehicle)을, Fig. 4(c)와 Fig. 4(d)는 보행자를 탐지하지 못하는 한계를 보였다.

Fig. 4

Qualitative comparison with other methods

반면, 제안된 네트워크는 모든 객체를 정확하게 검출하였으며, 깊이 추정 결과에서도 제안된 네트워크가 보다 정확하게 깊이 추정을 수행함을 확인하였다.

4.5 객체 후보군 설정 분석

본 절에서는 제안된 네트워크에서 객체 후보 수와 후보 생성 방식이 객체 검출 및 깊이 추정 성능에 미치는 영향을 분석한다. 후보군은 네트워크가 탐지를 시작하는 초기 위치 집합으로, 수량과 배치 방식에 따라 성능과 연산 효율성이 달라질 수 있다.

후보가 너무 적으면 실제 객체가 포함되지 않아 탐지 누락이 증가하고, 반대로 후보가 지나치게 많으면 불필요한 후보가 늘어나 연산량이 증가한다. 이를 확인하기 위해 후보의 개수를 100, 200, 300으로 설정하여 객체 검출 성능과 깊이 추정의 정확도를 비교하였다. Table 5는 제안된 네트워크에서 후보 수량을 변화시켰을 때 객체 검출 성능과 깊이 예측 정확도의 변화를 비교한 결과이다.

Table 5

Comparison of object detection and depth estimation performance by candidate number

Table 5를 보면 후보 개수가 100개일 때보다 200개로 늘렸을 때 세 클래스 모두 mAP와 RMSE가 개선됨을 알 수 있다. 특히 보행자의 경우 mAP가 26.28에서 28.28로 향상되었고, RMSE도 0.83 m에서 0.68 m로 크게 개선되었다. 후보 개수를 300개로 늘린 경우에도 성능은 향상되었지만, 개선 폭은 크지 않았다. 이는 후보 개수가 일정 수준 이상 증가하면 추가적인 성능 향상은 미미함을 의미하며, 처리 시간을 고려할 때 200개의 후보가 적절한 선택임을 시사한다.

Table 6은 후보군 생성 방식에 따른 객체 검출 성능과 깊이 예측 정확도의 차이를 비교한 결과이다. 비교 대상은 두 가지로, 무작위 초기화(Random Initialization, RI) 후보 생성 방식과 입력 의존 쿼리 초기화(Input-Dependent Query Initialization, IDQI) 방식이다. 무작위 후보 생성은 BEV 맵상의 위치를 임의로 선택하여 후보를 배치하는 방식이며, 두 방식 모두 후보의 개수는 200개로 동일하다.

Table 6

Object detection and depth estimation performance according to the initial candidate generation methods

Table 6을 보면, 랜덤 방식은 차량 mAP 61.32, 보행자 mAP 27.22, 사이클리스트 mAP 24.03이었으며, RMSE는 각각 1.07 m, 0.72 m, 0.68 m였다. 반면, 입력 의존 쿼리 초기화 방식은 차량 mAP 62.45, 보행자 mAP 28.28, 사이클리스트 mAP 24.58로 모든 클래스에 대해 검출 성능이 향상되었다. 깊이 예측 정확도는 두 방법이 엇비슷했다. 이는 입력 의존 쿼리 초기화 방식이 무작위 방식 대비 효과적임을 입증한다.

4.6 이미지 특징과 BEV 특징의 융합 방법 분석

Table 7은 제안된 네트워크에서 이미지와 BEV 특징 융합 방법에 따른 객체 검출 및 깊이 예측 성능을 비교한 결과이다. 비교 대상으로는 단순 연결(Concatenation, Concat), 요소별 합(Elementwise-Sum, ES), 교차 어텐션(Cross-Attention, CA) 등 세 가지 방식이다. 단순 연결은 이미지 특징벡터와 BEV 특징벡터를 채널 차원으로 이어 붙여 하나의 특징 벡터로 만드는 방식이며, 요소별 합은 두 특징 벡터의 동일한 위치와 채널에 대응하는 값을 더하는 방식이다.

Table 7

Comparison of object detection and depth estimation performance according to feature fusion methods

Table 7을 보면 교차 어텐션 방식이 세 클래스 모두 가장 높은 객체 검출 성능과 낮은 깊이 예측 오차를 기록하였다. 특히 보행자의 경우 교차 어텐션 방식이 다른 방법에 비해 성능이 높음을 확인할 수 있다. 반면, 단순 연결이나 요소별 합 방식은 검출 성능이 낮고, 깊이 추정 오차가 큰 경향을 보였다. 이는 단순한 특징 결합 방식보다 서로 다른 특징 간 상호작용을 학습하는 교차 어텐션 방식이 효과적임을 시사한다.

5. 결 론

본 연구는 이미지 특징과 포인트 클라우드 특징의 융합을 토대로 객체 검출과 깊이 예측을 동시에 수행하는 네트워크를 제안하였다. 제안된 방법은 융합 특징을 입력으로 한 초기 후보군 생성 모듈을 도입하여 초기부터 객체가 존재할 가능성이 큰 위치를 선택함으로써 부정확한 후보들을 줄이고 검출 효율을 향상시켰다. 또한, 헝가리안 매칭 기반의 깊이 평가 방법을 적용하여 정확한 정답-예측 매칭을 보장하고, RMSE를 이용해 깊이 예측 성능을 정량적으로 평가하였다.

KITTI 데이터 집합에 의한 실험 결과, 제안된 방법은 기존 방법 대비 차량, 보행자, 사이클리스트 모두에서 높은 객체 검출 성능과 정밀한 깊이 추정 성능을 보였다. 특히, 융합 특징 기반 초기 후보군 생성 방식은 랜덤 후보군에 의한 방식보다 객체 검출 및 깊이 예측 성능에서 우수한 결과를 보였다.

향후 연구에서는 제안한 방법을 다양한 센서 융합 환경으로 확장하고, 경량화 기법을 도입하여 연산 효율성을 개선하며, 실시간 자율주행 시나리오에 적용 가능성을 모색할 계획이다.

Acknowledgments

이 연구는 2023년도 산업통상자원부 및 산업기술평가관리원(KEIT) 연구비 지원에 의한 연구임(“20025038”).
