강화 학습을 이용한 곡선 도로 외란 보상 기반 적응형 차선 유지 제어

2.1 Road Model

도로의 곡선은 차량의 주행 경로를 수학적으로 모델링하기 위해 3차 다항식을 사용하여 표현된다. 이 다항식은 도로의 위치, 기울기, 곡률 및 곡률 변화율 등의 기하학적 특성을 포함하며, 차량 좌표계 기준에서 도로의 중심선을 다음과 같이 모델링 할 수 있다:

여기서 c₀는 횡 방향 위치 오차, c₁은 Yaw 각도 오차, c₂는 도로의 곡률, c₃는 도로 곡률 변화율을 나타낸다. 이 다항식의 도함수를 이용하면 도로 곡선의 곡률 κ(x)를 계산할 수 있다. 실제 도로 설계에서는 직선과 곡선 구간 사이의 연속성과 부드러운 전환을 위해 클로소이드 곡선이 주로 사용된다. 클로소이드 곡선의 핵심 특징은 곡률이 호의 길이 s에 대해 선형적으로 변화한다는 점이다. 곡률의 변화가 완만한 경우, 종 방향 거리 x는 곡선 구간을 따라 이동한 호의 길이 s로 근사 될 수 있으며 다음과 같이 표현된다:

식 (2)는 클로소이드 모델에서 곡률이 호의 길이에 따라 선형적으로 변함을 보여주며, 이를 통해 직선과 곡선 사이의 부드러운 연결이 가능해진다. 따라서 클로소이드 기반 곡선 모델은 차량의 주행 안정성을 확보하는 데 효과적인 기하학적 표현 방식으로 활용된다.³⁾

2.2 Empirical Kinematic Lateral Motion Model

Fig. 1은 전방 주시 거리 L을 고려한 차량의 횡 방향 운동 모델을 나타낸다.²⁾ 전방 주시 거리 L은 차량의 현재 위치를 기준으로 향후 주행 경로에 대한 정보를 반영함으로써, 도로 곡률 변화에 따라 발생할 수 있는 횡 방향 오차와 Yaw 각도 오차를 계산하는 데 활용된다. 이 모델은 전방 주시 거리와 현재 위치에서의 오차 및 상태 정보를 바탕으로 다음과 같은 상태 벡터 x를 정의한다:

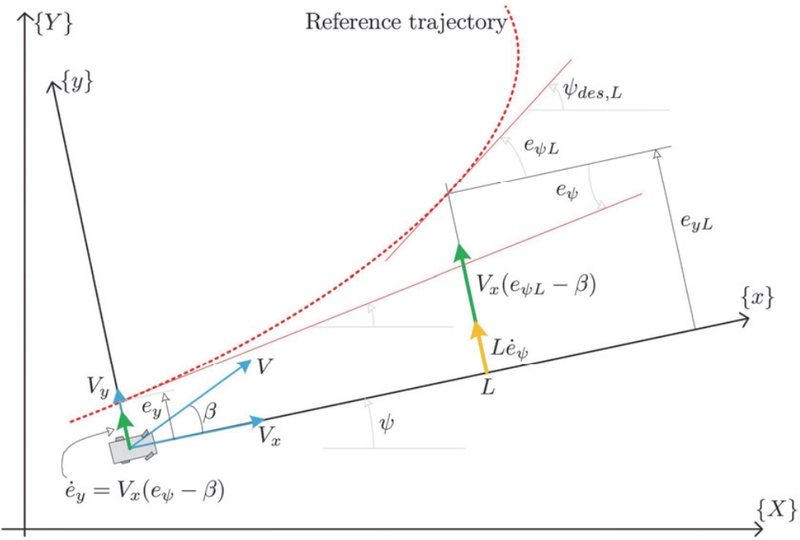

Fig. 1

Vehicle lateral motion with a look-ahead distance L

여기서 e_yL은 전방 주시 거리 L에서 측정된 횡 방향 오차, $$ {\dot{e}}_y$$ 는 현재 위치에서의 횡 방향 오차 변화율, e_ψ는 Yaw 각도 오차, $$ \dot{\psi }$$는 Yaw 변화율을 의미한다. 제어 입력은 u=δ로 정의되며, 여기서 δ는 조향 각도를 의미한다. 차량의 주행 경로에 따라 변화하는 도로 곡률이 Yaw 변화율 및 Yaw 각도 오차에 영향을 주는 점을 반영하여 외란 모델링이 필요하다. 이를 위해 전방 주시 거리에서 바라본 도로 기하와 차량 현재 상태 사이의 불일치로부터 발생하는 외란 WRD를 도로 곡률 계수 c₂, c₃와 차량 모델의 동역학 모델에 따라 수학적으로 다음과 같이 정의한다:

여기서 V_x는 차량의 무게중심에서의 종 방향 속도이다. $$ {\dot{\psi }}^d$$는 목표 Yaw 각도 변화율이고, e_ψL는 전방 주시 거리 L에서의 e_ψ를 의미한다. 식 (4)에서 볼 수 있듯 c₂, c₃와 V_x 그리고 L이 변화하면, WRD도 변화하여 제어 오차를 발생시키므로, 이를 보상하기 위한 제어 기법이 필요하다. 이러한 WRD를 모델에 통합해 곡률 변화가 주행 성능에 미치는 영향을 정밀히 반영할 수 있다. 이때 상태 벡터 x, 제어 입력 u, 외란 φ, 그리고 전방 주시 거리 L을 고려한 차량 횡 방향 운동 모델 Empirical Kinematic Lateral Motion Model은 다음과 같은 이산 시스템 형태로 표현된다:^6,12)

여기서 각 행렬은 다음과 같다:

여기서 T는 제어 주기, l_f와 l_r은 각각 앞, 뒷바퀴까지의 종 방향 거리, l_fr은 휠 베이스, p = V_x/l_fr, τ는 시간 상수, ϵ은 이완 계수로 0 < ϵ < 1을 만족한다.

이와 같이 전방 주시 거리와 곡률 기반 외란 항을 통합한 횡 방향 운동 모델을 통해 실제 도로 주행 환경에서 발생하는 다양한 오차 요인을 보다 정밀하게 반영할 수 있다. 그러나 해당 모델에 선형 제어기인 LQR을 직접 적용하는 경우, 복잡한 도로 곡률이나 외란 조건에서 다음과 같은 구조적 한계가 존재한다. 다음 절에서는 이러한 한계를 중심으로 LQR 기반 Lane Keeping System (LKS) 제어기의 문제점을 살펴본다.

4.1 Reinforcement Learning Based WRD Compensator

앞서 언급한 LQR 기반 차선 유지 시스템의 구조적 한계를 극복하기 위해, Fig. 2와 같이 강화 학습 기반의 WRD 보상기를 도입한 통합 제어 프레임워크를 제안한다. 해당 보상기는 WRD를 간접적으로 보상함으로써, 전체 시스템의 추적 오차를 줄이는 것을 목표로 한다. 제안된 최종 제어 입력은 기존의 LQR 제어 입력과 강화 학습 기반 보상 입력을 합산한 형태로 정의되며, 수식은 다음과 같다:

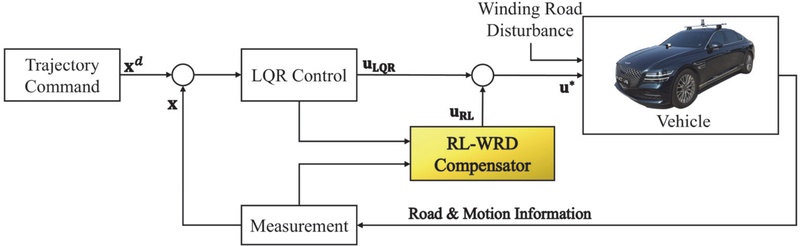

Fig. 2

LQR with Reinforcement Learning-Based WRD Compensator

여기서 u_RL(k)은 외란 항 φ를 상쇄하기 위해 학습된 강화 학습 기반 보상기의 출력으로, 다음과 같은 관계를 만족하도록 설계된다:

이때 u_RL(k)은 학습된 정책 μ에 의해 결정된다. 정책 학습 시 에이전트는 차량의 추가 조향 각도를 생성한다. 정책은 관찰된 상태 s(k)를 기반으로 보상 신호를 최대화하는 최적 행동을 출력한다. 상태는 다음과 같이 정의된다:

이 상태 벡터는 식 (3)에서 정의된 오차항과 LQR의 제어 입력, 도로 곡률 계수 c₂, c₃를 포함한다. 여기서 c₂, c₃는 WRD를 유발하는 파라미터이므로, 이를 상태 벡터에 포함함으로써 강화 학습 정책이 외란의 추세를 사전에 인식할 수 있다. 정책 μ(s(k))는 상태 s(k)를 입력으로 받아, 외란을 보상하는 제어 입력 u_RL(k)을 생성한다. 이 과정은 보상 함수 r(k)를 최대화하는 방향으로 학습되며, 보상 함수는 시스템의 추적 성능을 정량적으로 평가하기 위해 다음과 같이 정의된다:

여기서 w₀ ~ w₃는 각 오차 항에 대한 가중치를 나타낸다. 보상 함수는 주행 안정성과 정밀한 경로 추종 성능을 동시에 달성할 수 있도록 설계되며, 정책은 반복 학습을 통해 보상 값을 극대화하는 방향으로 수렴한다. 결과적으로, 강화 학습 기반 보상기는 외란의 영향을 줄이면서도 기존 제어기의 구조를 유지하는 유연하고 강건한 제어 성능을 제공한다.

4.2 Policy Optimization Using DDPG Framework

강화 학습 기반 보상기의 학습은 연속 제어 환경에 적합한 DDPG 알고리즘을 기반으로 수행된다.¹³⁾ DDPG는 Actor – Critic 구조를 기반으로 하며, 정책 함수와 가치 함수를 동시에 학습함으로써 연속 동작 공간에서의 최적 제어 입력을 추론할 수 있다. 앞서 정의한 바와 같이 보상기는 외란의 영향을 간접적으로 상쇄하는 것을 목표로 하며, 이를 위해 보상 함수는 외란을 간접적으로 반영한 추적 오차를 감소하도록 설계되었다. 이 보상 함수에 따라 강화 학습 정책 μ(s(k))은 외란에 강인한 방향으로 최적화된다. DDPG에서는 정책 μ(s(k))이 현재 상태와 Actor 네트워크의 가중치 θ^μ를 기반으로 결정론적으로 행동을 생성하며, 다음과 같이 정의된다:

여기서 a(k)는 학습 중 생성된 행동, μ(s(k)|θ^μ)는 상태 s(k)에 대해 Actor 네트워크가 출력한 결정론적 행동이다. N(k)는 탐색을 위한 노이즈이고, 자세한 설명은 4.3절에서 설명한다. Critic 네트워크는 행동 a(k)에 대한 Q-value를 예측하며, Target Q-value는 다음과 같이 정의된다:

여기서 γ는 할인 계수이고, θ^μ′와 w′는 각각 Target Actor 및 Target Critic 네트워크의 가중치이다. Critic 네트워크는 예측된 Q-value와 Target Q-value의 차이를 최소화하는 방향으로 학습되며, 손실 함수는 다음과 같이 정의된다:

여기서 N은 미니 배치 크기이고, Q_w는 현재 Critic 네트워크가 예측한 Q-value를 의미한다. Actor 네트워크는 Critic 네트워크의 Q-value를 최대화하는 방향으로 업데이트되며, 그 기울기는 다음과 같이 근사 된다:

학습의 안정성을 확보하기 위해, DDPG는 Target Network를 도입하며 지수 이동평균 방식으로 가중치를 다음과 같이 점진적으로 갱신한다:

여기서 ρ는 0 < ρ ≤ 1을 만족하는 업데이트 계수로 Target Network의 안정적인 수렴을 보장한다. 이와 같이 구성된 DDPG 프레임워크는 학습 시 탐색과 수렴의 균형을 유지하며, 강화 학습 기반 보상기가 외란 조건 하에서도 효과적으로 제어 입력을 생성할 수 있도록 한다. 식 (11)에서 사용되는 노이즈 항 N(k)는 학습 초기에는 충분한 탐색을 유도하고, 학습이 진행됨에 따라 그 분산을 점진적으로 줄임으로써 정밀한 정책 학습을 가능하게 한다. 이 노이즈 설계 방식은 다음 절에서 상세히 다룬다.

4.3 Error-Characteristic based Ornstein-Uhlenbeck Noise

연속적인 제어 환경에서 강화 학습을 효과적으로 수행하기 위해 에피소드 단위로 노이즈 공분산을 점진적으로 감소시키는 Error-Characteristic based Ornstein-Uhlenbeck Noise를 제안한다. 해당 기법은 학습 초반에는 탐색을 강화하고, 학습이 진행됨에 따라 정밀한 정책 수렴을 유도하도록 설계되었다. 노이즈는 다음과 같은 업데이트 식을 따른다¹³⁾:

여기서 N_n(k+1)는 n번째 에피소드의 k+1번째 스텝에서의 노이즈 값이며, N_n(k)는 해당 에피소드의 k번째 스텝에서의 노이즈를 의미한다. ν는 노이즈가 수렴하려는 목표 값이며, α는 노이즈가 ν로 수렴하는 속도를 조절하는 계수이다. η(k)는 평균 0, 분산 1의 가우시안 분포를 따르는 난수이며, σ_n은 n번째 에피소드에서의 노이즈 공분산으로 다음과 같이 계산된다:

여기서 λ는 공분산이 에피소드 진행에 따라 감소하는 비율을 의미한다. 이러한 방식은 학습 초기에 충분한 탐색을 보장하고, 이후 학습이 진행될수록 탐색을 줄이며 정밀한 정책 학습이 가능하도록 돕는다. 특히, 각 에피소드 내에서는 공분산이 일정하게 유지되므로 시간 스텝별 노이즈 특성이 안정적으로 유지될 수 있다.

Fig. 3은 이러한 공분산 업데이트 과정을 나타낸다. 초기에는 DDPG 프레임워크에서 일반적으로 사용되는 공분산 설정값을 기반으로 에이전트를 학습시켰으며,¹³⁾ 1차 학습에서 수집된 에이전트의 행동 데이터를 분석하여 노이즈의 통계적 특성을 파악하였다. 이를 바탕으로 2차 학습부터는 데이터 기반의 공분산을 활용하여 초기 및 최소 노이즈 스케일을 재설정하고, 보다 안정적이고 효율적인 탐색이 가능하도록 구성하였다. Fig. 4는 MATLAB/Simulink 시뮬레이션 환경에서 평가된 강화 학습 기반 에이전트의 제어 출력 신호에 포함된 노이즈 분포를 보여준다. 이 그래프는 에이전트의 정책이 시간에 따라 생성하는 제어 명령의 변동 양상을 정량적으로 시각화한 것이며, 정규분포 형태의 노이즈 특성이 관찰되었다. 이러한 분포는 2차 학습에서 사용할 노이즈 공분산의 최솟값을 설정의 통계적 근거로 활용되었다.

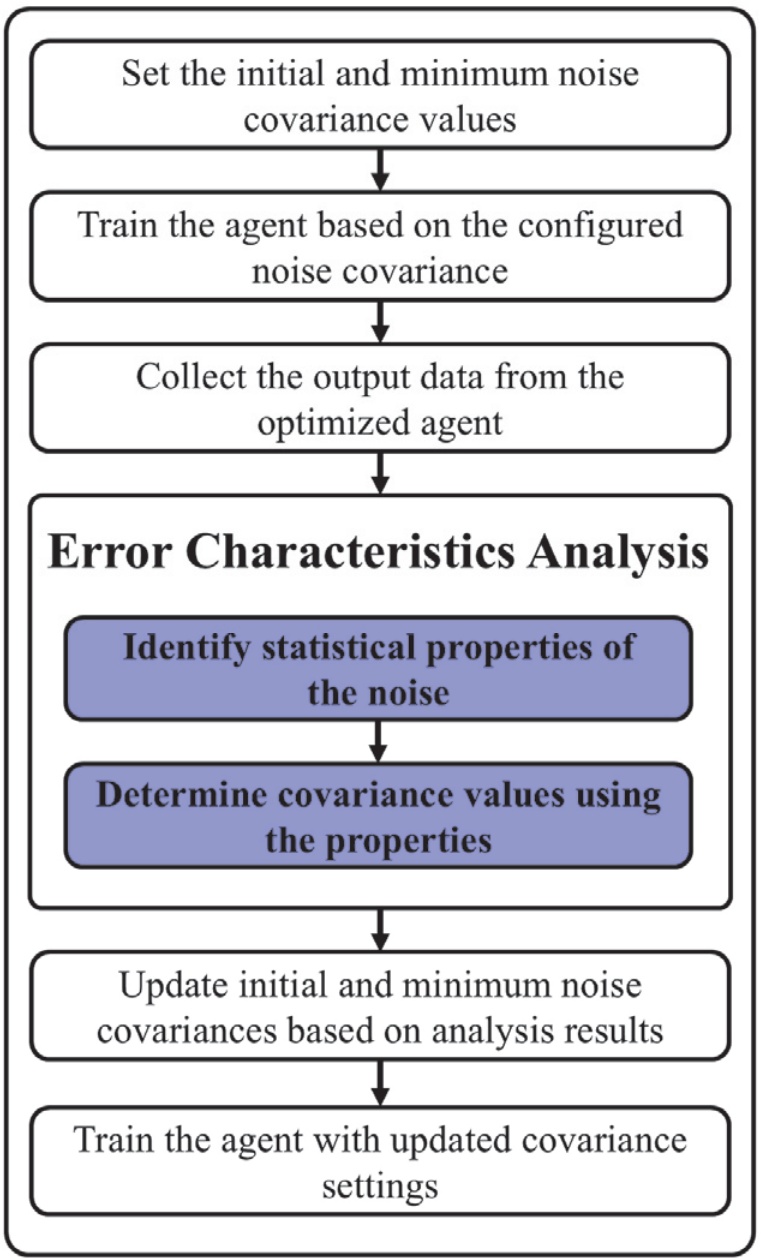

Fig. 3

Error-characteristic based noise covariance tuning process

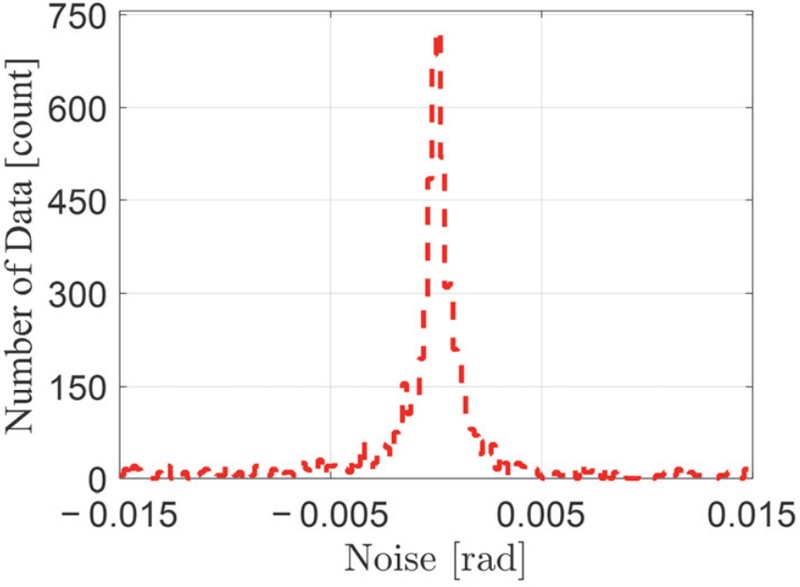

Fig. 4

Distribution of noise observed in the control outputs of the trained agent during evaluation

노이즈 공분산의 점진적 감소와 데이터 기반 설계 방식은, 강화 학습 정책이 충분한 탐색과 수렴을 거쳐 안정적으로 수렴할 수 있도록 한다. 학습이 완료된 후 에이전트는 더 이상 노이즈를 포함하지 않은 결정론적 정책으로 제어 입력을 생성하며, 이는 다음과 같이 정의된다:

이 수식은 강화 학습 기반 보상기가 실제 환경에서 생성하는 최종 정책 출력으로, 식 (8)을 만족한다.

5.1 Experimental Setup

자율주행 차량의 차선 유지 시스템 성능을 평가하기 위해 강화 학습 기반 제어 기법을 실제 도로 환경 데이터를 활용한 시뮬레이션에 적용하고, 외란이 작용하는 조건에서의 제어 안정성을 검증하였다. 이를 위해 부산 광안대교를 주행한 제네시스 G80 차량으로부터 내장 전방 카메라를 통해 주행 영상을 수집하였으며, 해당 데이터를 기반으로 MATLAB/Simulink 환경에서 차량의 횡 방향 동역학 시뮬레이션을 구축하였다. 차선 인식은 학습 기반 딥러닝 모델을 활용하였으며, YOLOPv2를 적용하 였다.^14,15) 영상 내 차선 영역을 검출한 후, 좌우 차선으로부터 추출된 특징점을 기반으로 중앙 차선을 추정하였다. 이후 Bird’s Eye View 투시 변환을 통해 중앙 차선 데이터를 평면화 하였으며, 최소 제곱법을 적용 하여 도로 곡률을 산출하였다. 추출된 곡률 값에는 Locally Weighted Regression(RLWR) 필터를 적용하여 고주파 노이즈를 제거하고,¹⁶⁾ 곡률 변화율에는 저역 통과 필터를 추가로 적용하여 도로 형상의 연속성을 확보하였다.¹⁵⁾

Fig. 5는 부산 광안대교에서 수집된 주행 영상 데이터를 활용하여 수행된 차선 검출 및 도로 곡률 추정 과정을 시각적으로 나타낸다. 원본 전방 카메라 영상의 차선 인식 결과와 광안대교 구간 전체의 주행 경로를 Top View로 실제 주행 궤적을 나타낸다. Fig. 6은 광안대교 구간에서 도출한 두 번의 우회전 구간과 140초 이후 작은 좌회전 구간의 도로 곡률 정보와 함께 일시적인 외란 구간을 시각화한 것이다. 외란 조건은 직선 구간인 80초 시점과 WRD가 발생 하는 곡선 구간인 130초에서 실제 모빌아이 차량 전방 카메라에서 발생하는 0.1초 동안의 일시적인 외란 상황을 가정하여, 이 구간에 진폭 0.5의 노이즈를 삽입함으로써 구현하였다.¹⁾ Fig. 7은 추출된 광안대교 곡률에서 발생한 WRD를 보여준다.

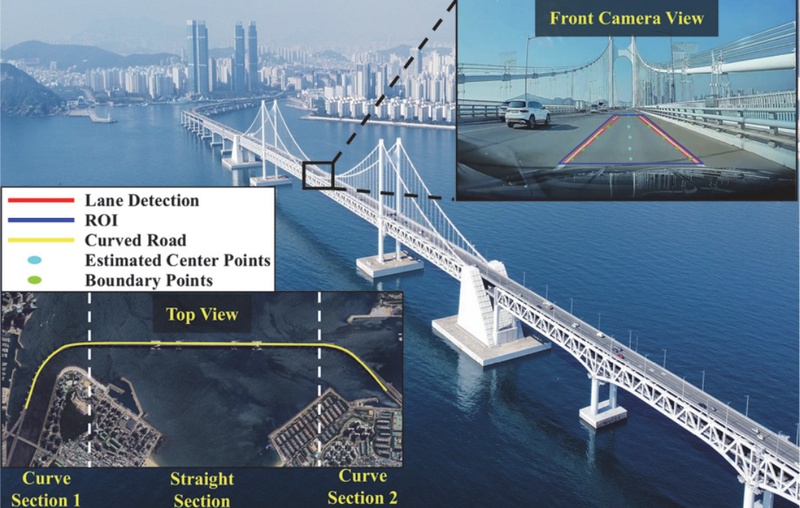

Fig. 5

Road curvature detection results and top view of the full curved path

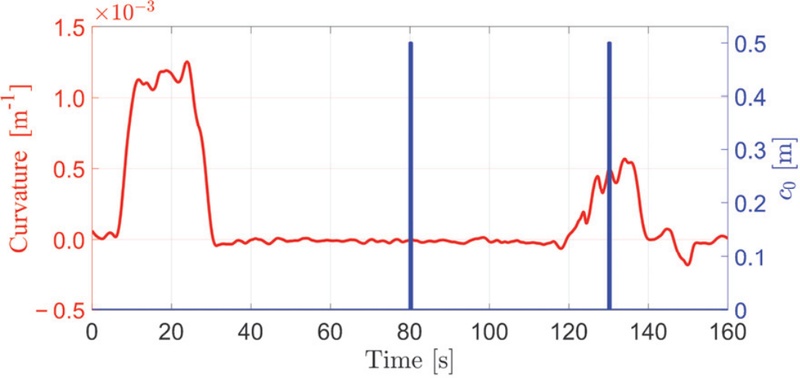

Fig. 6

Road curvature and transient disturbance profiles used in the simulation

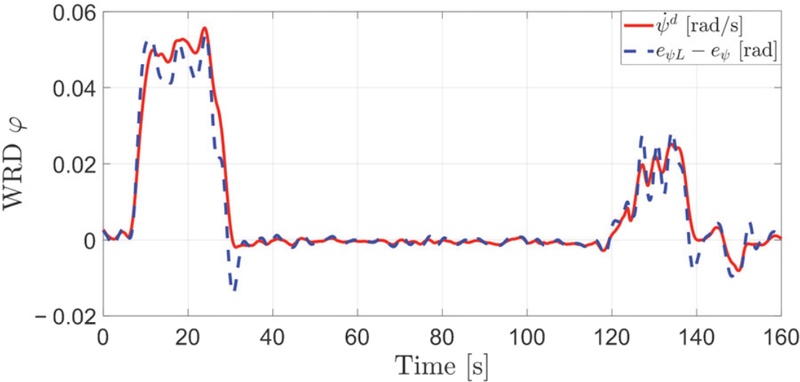

Fig. 7

Winding Road Disturbance (WRD) observed on the Gwangan Bridge

5.2 Test Conditions

제안된 강화 학습 기반 제어 기법의 성능을 검증하기 위해, 기존에 사용되는 LQR, LQR+Integrator 제어 기법과 비교 분석을 진행하였으며, 이를 통해 횡 방향 위치 오차 변화를 비교하였다. 각 제어기의 상태 피드백 이득은 LQR을 통해 설계되었다. 다음과 같은 선형 이차 비용 함수를 최소화한다:

여기서 Q_LQR과 R_LQR은 각각 상태 벡터와 제어 입력 벡터의 가중치 행렬이다. 이 비용 함수는 Discrete Algebraic Riccati Equation(DARE)을 풀어 최적화한다. 모델의 파라미터의 경우 T_s = 0.01 s, l_f = 1.016m, l_r = 1.562m, l_fr = 2.578m, 종 방향 속도 V_x = 80 kph, 전방 주시 거리 L = 20m로 설정되었다. 검증은 Fig. 6의 도로 데이터를 기반으로 시뮬레이션을 수행하였다.

5.3 Test result

Figs. 8, 10에서 제안된 강화 학습 기반 제어 기법, 기존 LQR, LQR+Integrator 그리고 일반적인 DDPG기반의 보상 제어 기법의 성능을 시뮬레이션 시나리오 전반에 걸쳐 횡 방향 위치 오차를 비교한 결과를 보여준다. 전체 시나리오에서 제안된 방법은 곡률이 변하는 구간에서 상대적으로 가장 안정적인 오차 범위를 유지하였으며, 일시적인 외란이 발생하는 80초 지점과 130초 지점 WRD와 일시적 외란이 동시에 발생하는 상황에서도 빠른 수렴 특성을 보였다. 반면, LQR+Integrator 방식은 곡선 구간에서 LQR보다 안정적인 오차 범위를 보인다. 하지만 외란 직후 일시적으로 오차를 줄이는 응답을 보였으나 추종 성능을 유지하지 못하였다. 이후 전체 시스템이 목표 궤적으로의 복원을 효과적으로 수행하지 못하는 모습을 나타냈다. LQR의 경우 외란이 발생했을 때는 안정적인 수렴을 하였지만, 곡선 구간에서 비교 제어 기법 중 가장 큰 진폭이 발생하는 모습을 보였다. 일반적인 DDPG기반 보상기의 경우 곡선 구간에서 제안된 기법이 보다 더 큰 오차를 보였으며, 전체 시뮬레이션 시간동안 제안된 기법이 더 작은 오차를 유지했다. 이는 일반적인 DDPG가 학습과정에서 사용된 도로데이터 이외의 도로 곡률에 대해서는 최적의 결과를 보여주지 못한다는 것을 볼 수 있다. 이러한 결과는 제안된 기법이 일반적인 DDPG기반 보상기보다 정밀한 수렴을 했기 때문이다. Fig. 9는 Yaw 각도 오차를 비교한 결과를 보여준다. 제안된 강화 학습 기반 제어 기법은 전체 시나리오 동안 상대적으로 작은 진폭과 빠른 감쇠 특성을 보이며, 외란이 발생하는 시점 이후에도 신속하게 오차를 복원하는 성능을 나타냈다. Fig. 11은 기존 제어 기법과 제안된 기법의 연산 실시간성 비교를 나타낸다. 제안된 기법의 처리 성능은 10ms이하로, 실제 자율주행 제어 루프에 실시간으로 적용 가능한 수준임을 확인할 수 있다.^17,18)

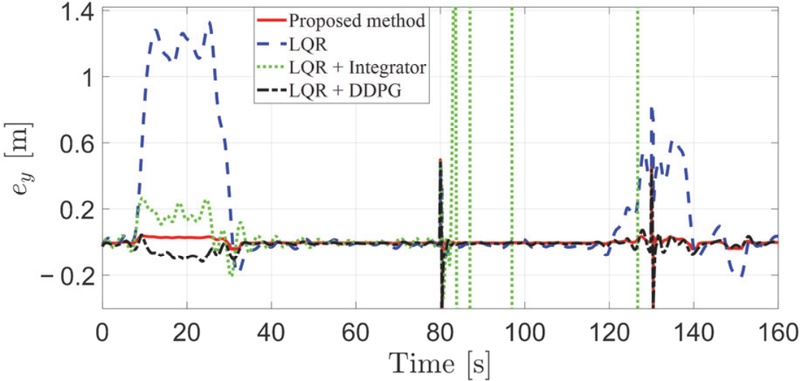

Fig. 8

Lateral position error

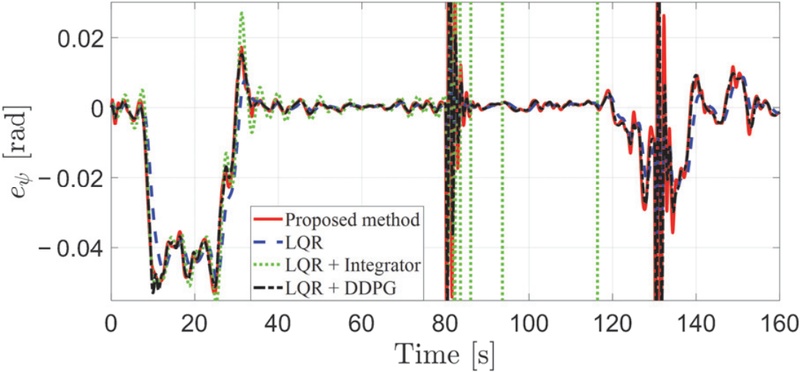

Fig. 9

Yaw angle error

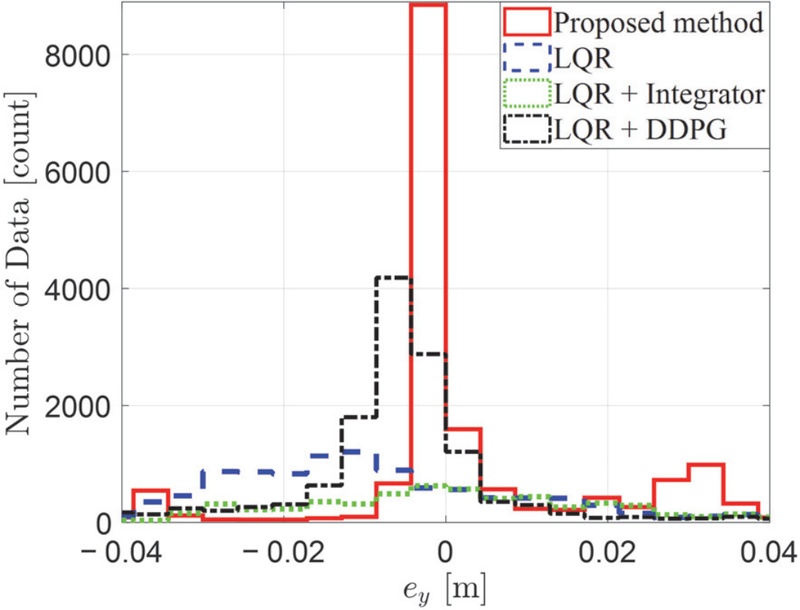

Fig. 10

Lateral position error distribution

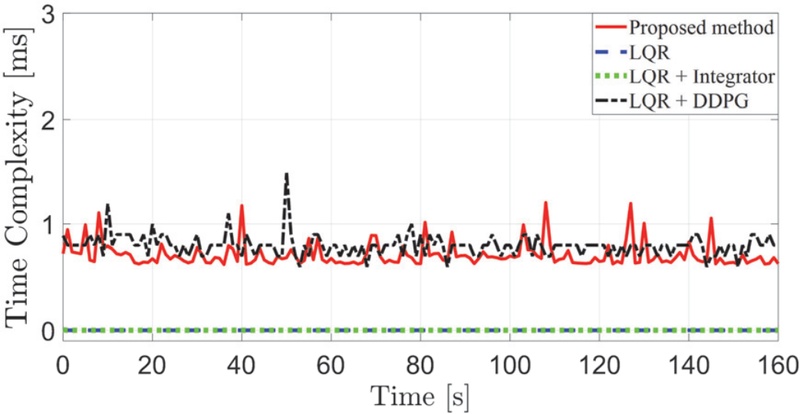

Fig. 11

Time complexity comparison of all controllers
